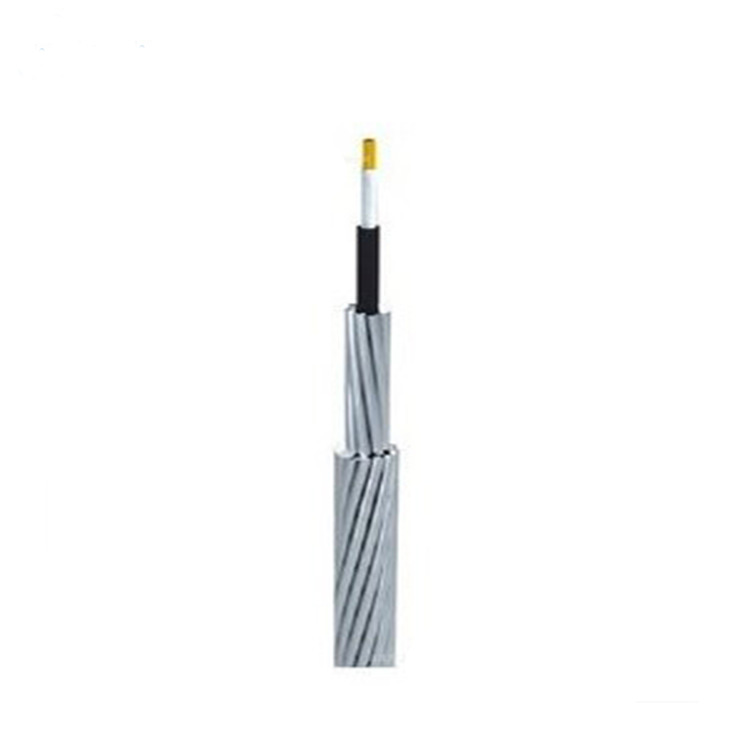

Kabel Perisai Kabel Pembalakan Baik Wireline

Kabel Perisai Kabel Pembalakan Baik Wireline

Apakah kabel pembalakan dengan wireline?

Kabel pembalakan dengan baik digunakan terutamanya untuk pembalakan, perforasi, pengambilan teras dan operasi lain dari pelbagai sumur minyak dan gas sumur air, ia juga dinamakan  juga memuatkan kabel mengesan yang menanggung.  Garis sambungan antara sistem tanah dan instrumen bawah tanah digunakan sebagai hubungan antara sistem tanah dan instrumen bawah tanah.

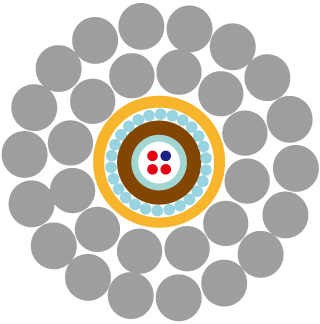

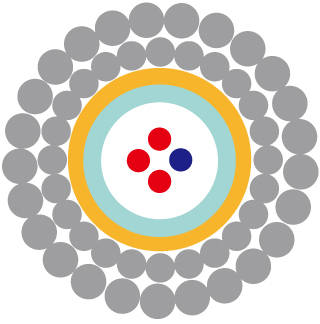

Pembinaan:

Pembinaan Tembaga:     6 × 0.20+1 × 0.21 mm        6 × 0.0078+1 × 0.0082 ''

Penebat PP: 0.19 mm            0.00748 ''

Perlindungan: 3.00 mm                  0.118 ''

Perisai: (Inner) 18 × 0.47 mm (324n)        12 × 0.0185 '' (72.8lbs)

             (Luar) 18 × 0.64 mm (601n)        18 × 0.0251 '' (135 kg)

Fizikal:

Diameter kabel: 4.70mm ± 0.10mm              0.18 "± 0.0039 ″   (Pilihan untuk 5.6mm, 8mm dan 11.8mm)

Berat kabel di udara: 85 kg/km                  57.4 lbs/kft

Penilaian temp: 150 ℃ 300 ℉

Mekanikal:

Kekuatan Pemecah Kabel: 13 KN                2900 lbs

Diameter Pencukur Minimum: 260 mm                10.5 ″

Koefisien peregangan kabel: 4.78 m/km/5kn      4.25 kaki/kft/klbs

Elektrik:

Penilaian Voltan: 200 VDC        200 VDC

Rintangan penebat: 500 mΩ · km      1500 mΩ · kft

Rintangan Khas: 84.3 Ω/km          25.6Ω/kft

Kapasitans @ 1 kHz: 190 pf/m        58 pf/ft
