WDDS-2C
Penerangan Produk
Peralatan Geofizik Meter Resistivity WDDS-2C Peralatan Rintangan Geo
WDDS-2C/3C Meter Resistivity Digital (selepas ini juga dirujuk sebagai mainframe WDDS-2C/3C atau meter WDDS-2C/3C) adalah generasi baru peralatan resistiviti DC yang berdasarkan satu siri peralatan elektrik lanjutan kajian rintangan,, dan mengamalkan teknologi pengawal mikro 32-bit dan pembangunan teknologi A / D 24-bit.
Meter rintangan geo ini digunakan untuk pengesanan sumber mineral logam dan bukan logam, penerokaan geofizik bandar, pemeriksaan keretapi dan jambatan dan sebagainya. Meter resistiviti geofizik boleh digunakan untuk hidrologi dan geologi kejuruteraan sebagai mencari air bawah tanah, memeriksa asas empangan dan levee perlindungan banjir untuk kesalahan awal, prospek panas bumi.
Perbezaan Meter Rintangan WDDS-2C dan WDDS-3C
1. WDDS-2C dilengkapi dengan bateri lithium 7.4V dengan perlindungan automatik yang boleh kuasa auto apabila voltan bateri lebih rendah daripada 6.6V.
2. WDDS-3C mempunyai bateri lithium 7.4V untuk kuasa kerja dan bekalan kuasa voltan tinggi 48V terbina dalam sebagai bekalan kuasa menghantar. Kuasa 48V boleh menghantar 50V, 100V, 150V, 200V DC Voltan Tinggi

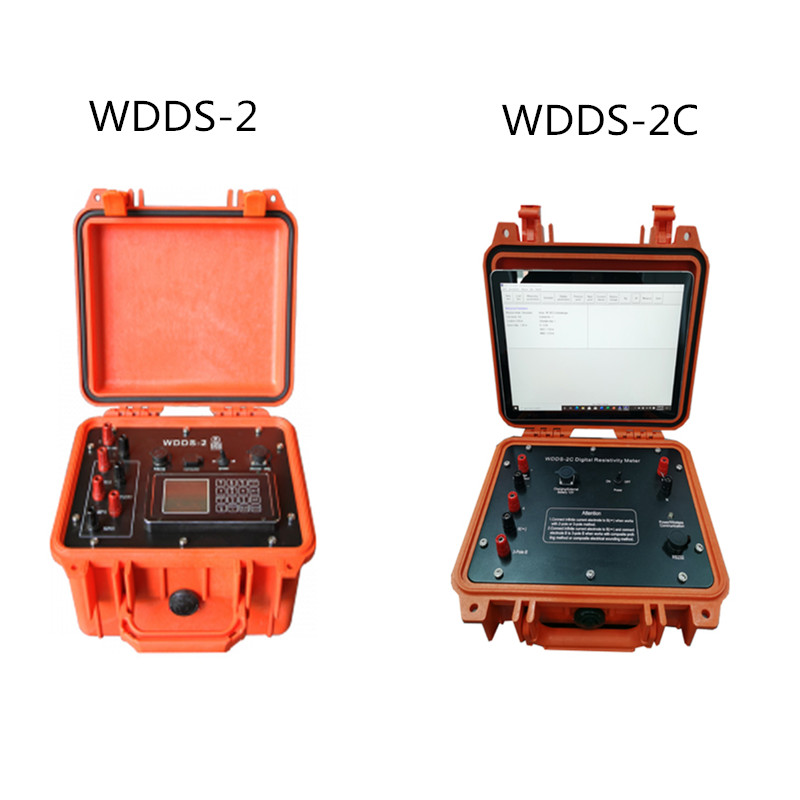

Perbezaan Meter Rintangan WDDS-2 dan WDDS-2C
WDDS-2 menghentikan pengeluaran, kini kemas kini ke WDDS-2C.
Kawalan WDDS-2C dengan PC Tablet
Sistem operasi Windows 10 64 bit, memori tidak kurang daripada 2GB, kapasiti penyimpanan tidak kurang daripada 32GB, Bluetooth, USB.

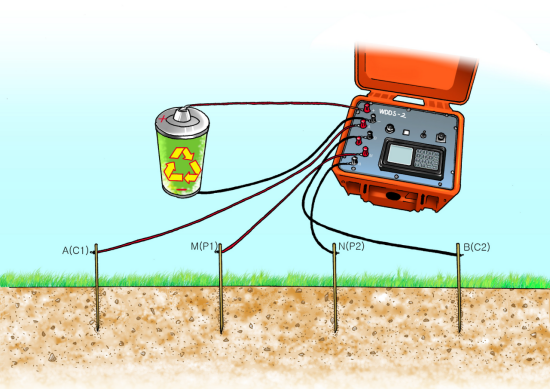

Kerja Meter Rintangan Geofizik WDDS-2C/3C
1. Resistivity yang jelas ρs/res:
2. Potongan Sendiri (SP)
3. Rintangan asas

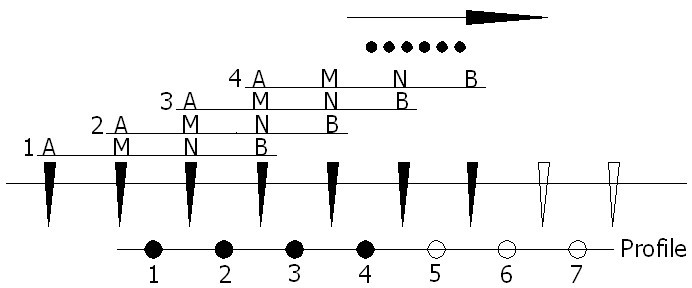

4. Profil elektrik

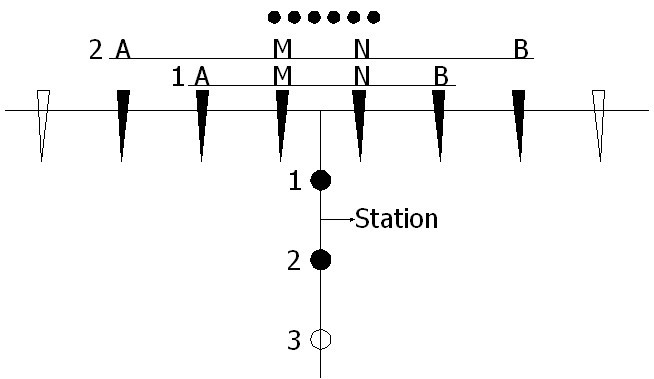

5. Bunyi elektrik
Arahan meter resistiviti boleh dipilih
Tidak | Array | Kenyataan |
1 | 4p-vve Schlumberger | Bunyi elektrik |
2 | 4p-vve Wenner | |
3 | Bunyi elektrik gabungan (3p-vv) | |
4 | Profil Elektrik 4-Pole Roll-Along (4p-PRFL) | Profil elektrik |
5 | Profil Elektrik Gabungan (3P-Prel) | |
6 | Kecerunan tengah | |
7 | Dipole-dipole | |
8 | Kaedah elektrik tanah lubang | |
9 | Input k | Sebarang array |
10 | Bunyi elektrik 5-tiang (5p-vv) | Bunyi elektrik |
11 | Profil Elektrik Kompaun | Profil elektrik |
Spesifikasi Teknikal Meter Rintangan Geofizik
| Tranmitter meter resistiviti | |
| Kuasa pemancar maksimum: | 6000W |
| Voltan bekalan maksimum: | ± 1200V (2400VP-P) |
| Semasa bekalan maksimum: | ± 5a (10ap-p） |
| Bentuk Gelombang Pulse Bekalan Kuasa: | Kitaran tugas ialah 1: 1, bipolar |
| Penerima Meter Resistivity | |
| Saluran Voltan: | ± 50V, ± 0.2% ± 1LSB, 24bit A/D |
| Resolusi pensampelan maksimum voltan: | 0.01μV |
| Impedans input: | ≥50mΩ |
| Julat pampasan SP: | ± 10V |
| Saluran Semasa: | 5a, ± 0.2% ± 1LSB, 24 bit A/D |
| Resolusi pensampelan maksimum semasa: | 0.02μA |
