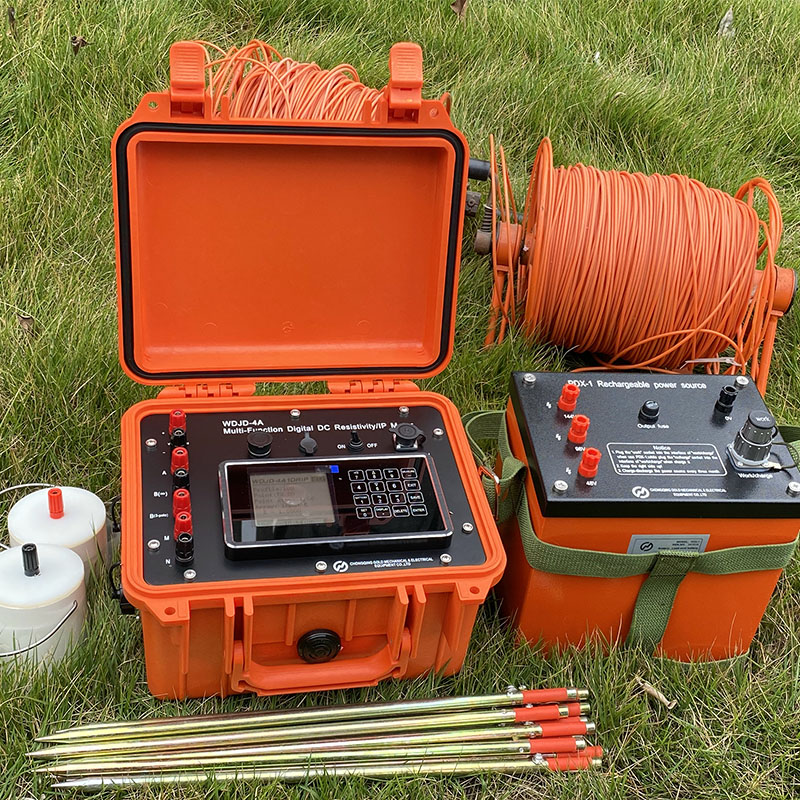

WDJD-4A
GOLD
Penerangan Produk
Pelbagai fungsi digital DC resisitivity & IP meter untuk penjelajahan sumber air bawah tanah atau mineral
Gambaran Keseluruhan
WDJD-4A adalah instrumen elektrik DC baru yang dibangunkan berdasarkan WDJD-3A, dengan ketepatan yang lebih tinggi dan lebih banyak parameter pengukuran. Ia digunakan secara meluas dalam penerokaan sumber mineral logam dan bukan logam, penerokaan geofizik bandar, penerokaan jambatan keretapi, dan lain-lain. Ia juga digunakan dalam penerokaan geologi hidrologi dan kejuruteraan seperti mencari air bawah tanah, menentukan lokasi bahaya tersembunyi di yayasan empangan takungan dan Tembok kawalan banjir, dan penerokaan geoterma.
Prinsip pengesanan yang tepat
Instrumen polarisasi DC yang disebabkan oleh pelbagai fungsi berfungsi berdasarkan prinsip teras polarisasi yang disebabkan oleh DC. Dengan menghantar arus nadi DC frekuensi dan intensiti tertentu di bawah tanah, sepasang elektrod bekalan kuasa digunakan untuk menjalankan arus ke dalam bumi, membentuk medan elektrik di medium bawah tanah. Badan -badan geologi yang berbeza bertindak balas terhadap arus yang sangat berbeza kerana sifat elektriknya seperti kekonduksian dan polarizabiliti. Apabila bekalan kuasa berhenti, potensi sekunder yang dihasilkan oleh kesan polarisasi medium bawah tanah ditangkap dengan bantuan mengukur elektrod. Parameternya seperti polarizabiliti dan ciri -ciri pelemahan berkait rapat dengan sumber mineral dan struktur geologi. Dengan sensor sensitiviti tinggi, ketepatan analog-ke-digital penukaran dan teknologi pemprosesan isyarat digital, instrumen ini dapat mengukur dan menganalisis perubahan potensi yang lemah dengan tepat, menarik "cetak biru " struktur elektrik bawah tanah, dan mengesan kedalaman beberapa meter ke Beratus -ratus meter, menyediakan sokongan data utama untuk penerokaan geologi.

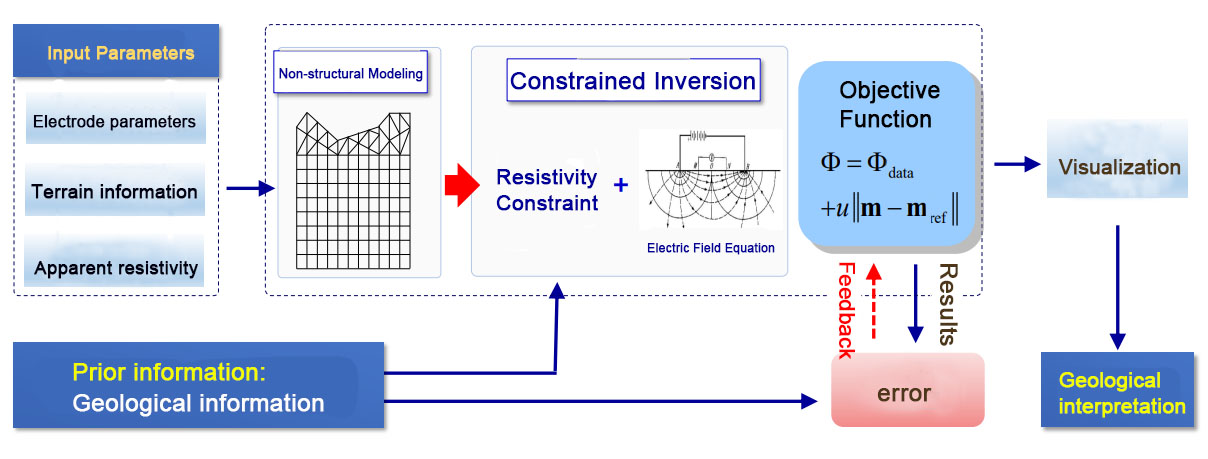

Proses pengimejan resistiviti
Spesifikasi teknikal
Menerima bahagian | |
Ketepatan voltan | ± 24V, ± 0.4% ± 1LSB, 24 bit A/D |
Impedans input | ≥50mΩ |
Ketepatan polarisasi yang jelas | ± 1% ± 1LSB |
Julat pampasan SP | ± 10V |
Saluran semasa | 6A, ± 0.4% ± 1LSB, 24 bit A/D |
Resolusi | Voltan: 0.1 Mikro Volt, Semasa: 0.2 Mikro Ampere |
Penindasan | ≥80db untuk kekerapan industri 50Hz (gangguan mod biasa atau gangguan mod pembezaan) |
Bahagian pemancar | |
Kuasa maksimum | Untuk Umum RES/IP Sounding, 6600W. Untuk pencitraan res mulit-eletrode, 1125W, terhad oleh penukar WDZJ-4 Untuk kabel res, 1350W Untuk kabel IP, 2400W |
Voltan bekalan maksimum | Untuk bunyi res/ip umum, ± 1100V (puncak 2200V ke puncak) Untuk pengimejan Multi-Electrode RES/IP, 450V DC (terhad oleh penukar WDZJ-4) |
Arus bekalan maksimum | Untuk Res/IP Umum, ± 6a Untuk pengimejan res-elektrod, 2.5A DC (terhad oleh penukar WDZJ-4) |
Lebar nadi | 1 ~ 60s, kadar tugas 1: 1 |
Yang lain | |
Paparan | 160*160 DOT Matrix LCD |
Penyimpanan | ≤1gb |
Suhu kerja | -10 ℃ ~+50 ℃, 95% RH |
Suhu penyimpanan | -20 ℃ ~+60 ℃ |
Kuasa instrumen | Bateri boleh dicas semula 12V 9AH dalaman, berlangsung selama 30 jam (atau bekalan kuasa luaran 12V) |
Berat | ≤4.4kg |
Dimensi (l*w*h) | 270mm*246mm*175mm |

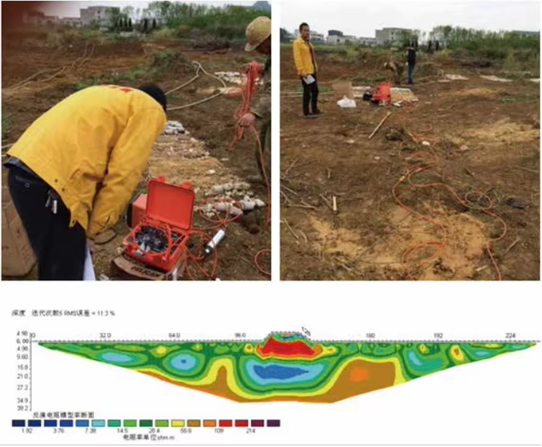

Kes -kes projek
WDJD-4A Instrumen DC DC yang pelbagai fungsi digunakan untuk pengukuran kedalaman IP dan pengukuran profil IP. Pertama, rangkaian pengukuran yang munasabah disusun mengikut peta geologi dan topografi di tapak, dan elektrod bekalan kuasa dan pengukur elektrod dimasukkan ke dalam tanah mengikut jarak dan kedalaman yang direka. Instrumen ini ditetapkan kepada intensiti dan kekerapan semasa yang sesuai untuk memastikan bahawa arus dapat menembusi overburden dengan berkesan dan merangsang kesan polarisasi badan bijih bawah tanah. Semasa proses pengukuran, disebabkan kehadiran gangguan elektromagnet tertentu di kawasan pergunungan, seperti kilat dan anomali geomagnet tempatan, WDJD-4A, dengan keupayaan anti-interferensi yang kuat, dengan berkesan menindas isyarat gangguan ini dan memperoleh data yang stabil dan boleh dipercayai.
