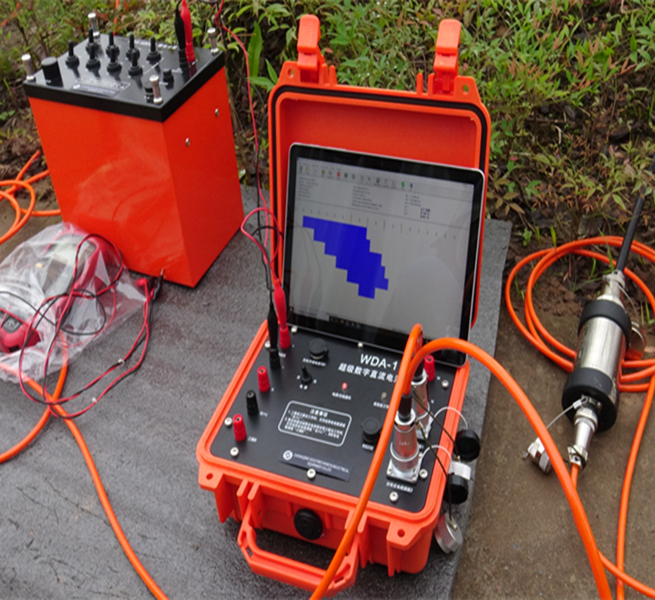

Pengimejan Kerintangan 3D WGMD-9 Dan Sistem Tomografi IP 2D

WDA-1 dengan kabel pintar boleh digunakan untuk melakukan pengimejan resistiviti 3D dan tinjauan tomografi IP 2D untuk tinjauan pelbagai saluran
Status ketersediaan:
Kuantiti:
  • WGMD-9
  • Gold
  • 9015800090

Penerangan Produk

WGMD-9 Pencitraan Resistivity 3D dan Sistem Tomografi IP 2D


Fungsi:

a). Kajian Resistivity/IP Umum, bersekutu dengan hanya satu/dua elektrod semasa, satu/dua elektrod yang berpotensi, AB menyambung dawai, MN menghubungkan wayar dan sumber kuasa. Untuk bahagian ini, sila rujuk Bahagian Tiga dan Seksyen Empat)

b). Pengimejan Resistivity Multi-Electrode 2D apabila berfungsi bersama-sama dengan penukar elektrod berbilang WDZJ-4, sumber kuasa, elektrod dan kabel yang sepadan. Untuk bahagian ini, sila rujuk Bahagian Enam.

c). Pengimejan resistiviti multi-elektrod 2D (dalam bahagian tujuh), pengimejan resistiviti 3D multi-elektrod (dalam bahagian sepuluh) dan pengimejan polarisasi yang disebabkan oleh 2D (IP) , Elektrod dan sumber kuasa.

Pengimejan Resistivity 3D Tomografi IP 2D


Array:

16 jenis array elektrod sistem multi-elektrod:

Sebagai tambahan kepada 10 Sistem Penyiasatan Rintangan Elektrik Umum

Terdapat 16 array elektrod untuk pengimejan multi-elektrod, iaitu, Wenner Alpha Array (Wenner α), Wenner Beta Array (Wenner β), Wenner Gamma Array (Wenner γ), tiga tiang langsung (ΔA array), tiga bahagian Arahan terbalik (ΔB array), array wenner alpha 2 (schlmbg), array m-potensi diri (sp-m), array mn diri (sp-mn), mengecas m (chg-m), mengecas mn (chg- MN), roll dua tiang di sepanjang array (2p am), roll tiga tiang di sepanjang array (3p A-Mn dan 3p ab-m), roll dipole-dipole di sepanjang array (dipole), mn-b, cross-hole dipole /Array dipole-dipole khatulistiwa (Cr-dipole).


Resistivity IP Tomograph



Ciri-ciri:

1. Kemudahalihan dan fleksibiliti

2. Kawalan proses pengukuran yang unik dan terbuka

3. Bekalan kuasa tinggi, julat semasa yang luas, ketepatan yang tinggi

4. Teknologi Bluetooth memudahkan kawalan jauh tanpa wayar

5. Dilanjutkan dengan mudah

6. Prestasi anti antara muka yang sangat baik

7. Menerima Unit

8. Pemeriksaan Rintangan Bumi

9. Pilihan kawalan yang fleksibel

Rintangan WGMD-9

Konfigurasi:


Konfigurasi/fungsi Kerangka utama  Suis Kabel dan elektrod
Pengimejan 2D Res WDA-1 WDZJ-4 atau
WDZJ-120
Pusat
2d/3d pintar
Pengimejan res
WDA-1 Tidak Intelligent
IP 2D pintar
Pengimejan
WDA-1 Tidak Intelligent


Pengimejan Resistivity 3D Tomografi IP 2D (2)
