Peralatan geofizik meter geofizik untuk pengesanan air bawah tanah dan prospek logam

Peralatan geofizik meter geofizik untuk pengesanan air bawah tanah dan prospek logam

1. Sumber air, pengesanan sumber mineral logam dan bukan logam
2. Pemeriksaan Geofizik Bandar, Keretapi dan Pemeriksaan Jambatan
3. Geologi Hidrologi dan Kejuruteraan sebagai Memeriksa Dam Base dan Banjir Perlindungan Banjir untuk kesalahan baru
4. Prospeke Geothermal

1. Resistivity 1D berbunyi

2. Polarisasi yang disebabkan oleh 1D terdengar

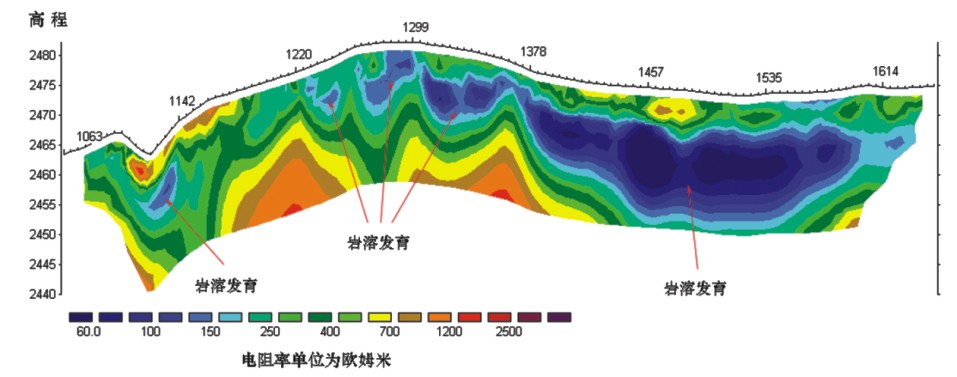

3. Pengimejan Resistivity 2D

4. Pencitraan polarisasi yang disebabkan oleh 2D

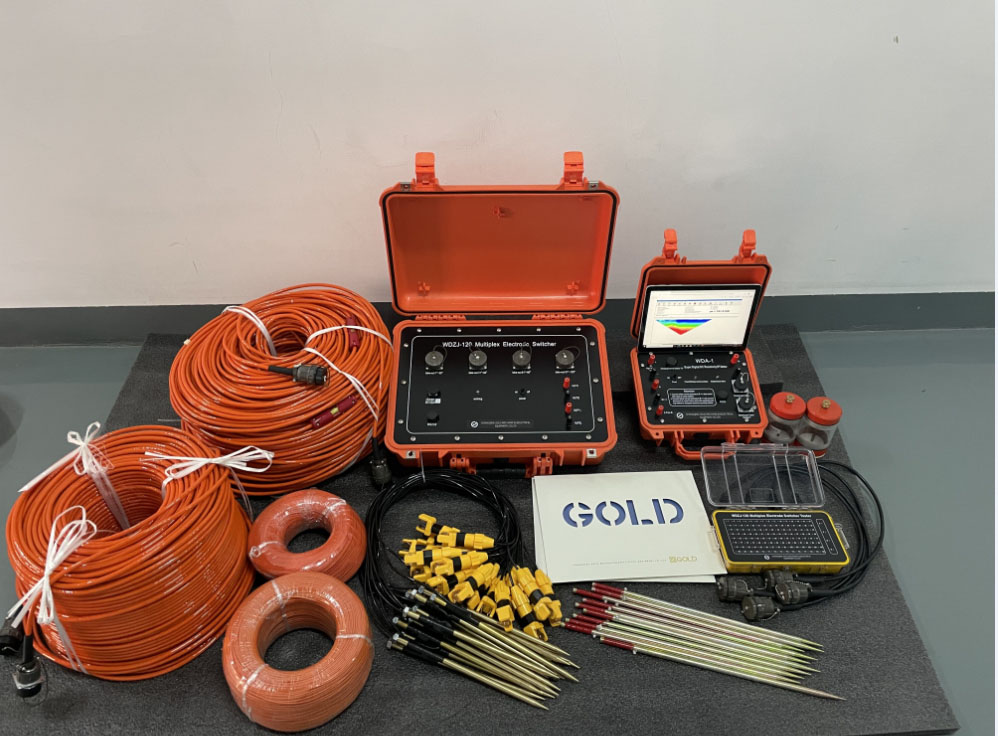

Komposisi sistem

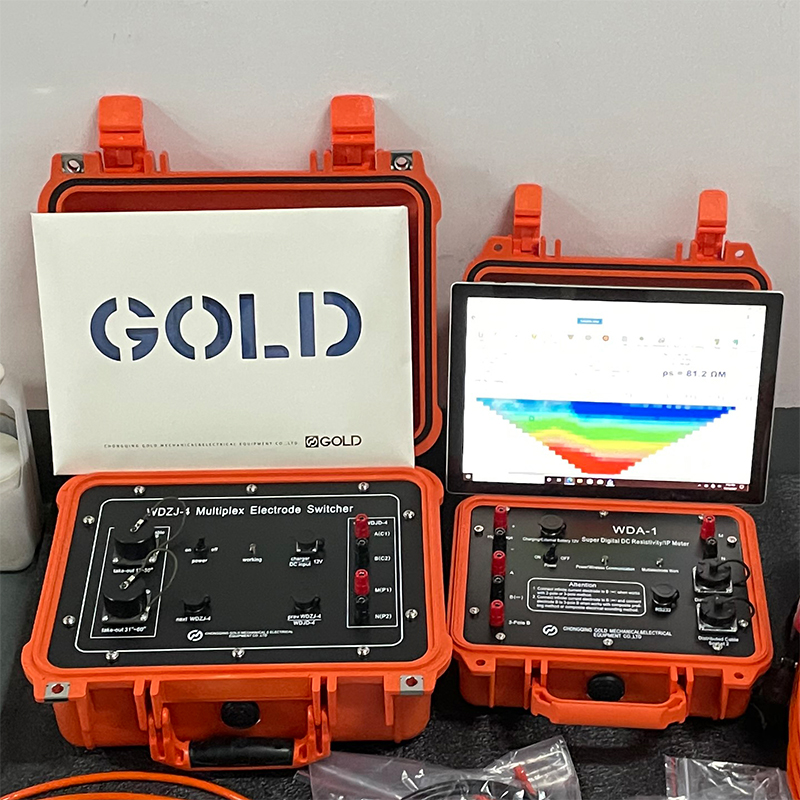

Sistem keseluruhan mengambil WDA-1 sebagai unit kawalan, boleh mencapai Kajian Resistivity Multi-Electrode 2D dengan WDZJ-4/WDZJ-120 Multi-Electrode Converter, kabel dan elektrod pelbagai elektrod berpusat; Juga boleh mencapai Kajian Resistivity Multi-Electrode 2D/3D dan Kajian IP Multi-Electrode 2D dengan kabel dan elektrod pelbagai elektrod yang diedarkan.

	Model sistem	Mesin tuan rumah	Penukar	Kuasa voltan tinggi DC	Kabel & elektrod
Tinjauan Res Multi-Elektrod 2D berpusat	WGMD-9	WDA-1	WDZJ-4 /WDZJ-120	Luaran	Kabel dan elektrod berpusat
Survei Multi-Electrode Res 2D/3D yang diedarkan 2D Multi-Electrode Res & IP Survey	WGMD-9	WDA-1	N/m	Luaran	Kabel dan elektrod kajian pelbagai elektrod yang diedarkan
Kajian Multi-Electrode Res & IP 2D yang diedarkan	WGMD-9	WDA-1	N/m	Luaran	Kabel dan elektrod kajian pelbagai elektrod yang diedarkan

Spesifikasi Teknikal (Sistem Pusat):

Unit kawalan dan tinjauan WDA-1
Menerima bahagian
1. Saluran Voltan: ± 32V (24 BITA/D)
Ketepatan: sebagai VP≥5mV, ± 0.2% ± 1 aksara
Sebagai 0.1mv≤Vp <5mV, ± 1% ± 1 aksara
2. Impedans input:> 50mΩ
3. Ketepatan polarisasi yang jelas: ± 1%± 1character
4. Julat Pampasan SP: ± 10V
5. Saluran Semasa: 6A (24bita/d)
Ketepatan Pengukuran: Seperti IP≥5MA, ± 0.2% ± 1Character
Seperti 0.1mA ≤ip <5mA, ± 1% ± 1Character
6. Seperti kemurungan antara muka industri 50Hz (mod biasa dan berbeza) lebih baik daripada 80db
Bahagian pemancar
1. Maximium Power: 7200W
2. Voltan bekalan Maximium: ± 1200V
3. Maximium Supply Current: ± 6a
4. Bekalan Lebar Semasa: 1 ~ 60s, Kadar Duti 1: 1
Yang lain
1. Suhu Kerja: -10 ℃ ~+50 ℃, 95%RH
2. Store Suhu: -20 ℃ ~+60 ℃
3. Bekalan Kuasa: Dibina 7.4v4ah (atau di luar 12V), Bertahan selama 20H
4. Port Utama Utama: A, B, M, N, DC Voltan Tinggi, Bateri Di Luar, 2 Port Kabel, RS-232, Gigi Biru
5. Berat: ≤4kg
6. Saiz: 270mm × 246mm × 123mm
Pocket PC
1. Sistem Windows Mobile 5.0, 624MHz, 640 × 480true Warna, 128MB Flash ROM / 64MB SDRAM, 512MB CF CARD, BLUE
Gigi, inframerah, pelabuhan bersiri, 2 bateri boleh dicas semula, dengan perkataan, excl.

   Diedarkan 2D/3D Multi-Electrode Resistivity & 2D Kabel Switchable Polarisasi Terinduksi (Pilihan)
1. Perlindungan poliuretana suhu lebar, diameter: φ8mm
2. Kuantiti Saluran: 10 Saluran/PC
3. Selang Saluran: 1-10m (boleh disesuaikan antara julat)
4. Dimensi suis: φ30mm × 100mm
5. Voltan Kerja Maksimum: 800V
6. Arus Kerja Maksimum: 3A
7. Insulativiti Kabel: ≥1000mΩ/1000V antara teras bekalan A, B dan teras A, B antara teras voltan rendah yang lain; ≥500mΩ/500V antara teras voltan rendah
8. Suhu Kerja: -20 ℃～+70 ℃

   Diedarkan 2D/3D Multi-Electrode Resistivity & 2D Elektrod Kajian Polarisasi Teraruh (Pilihan)
1. Elektrod keluli: φ10mm × 280mm, dengan musim bunga menghubungkan keluli.
2. Kuantiti: Dibawa oleh Pelanggan.
