Gold
KDJ-200
Penerangan Produk

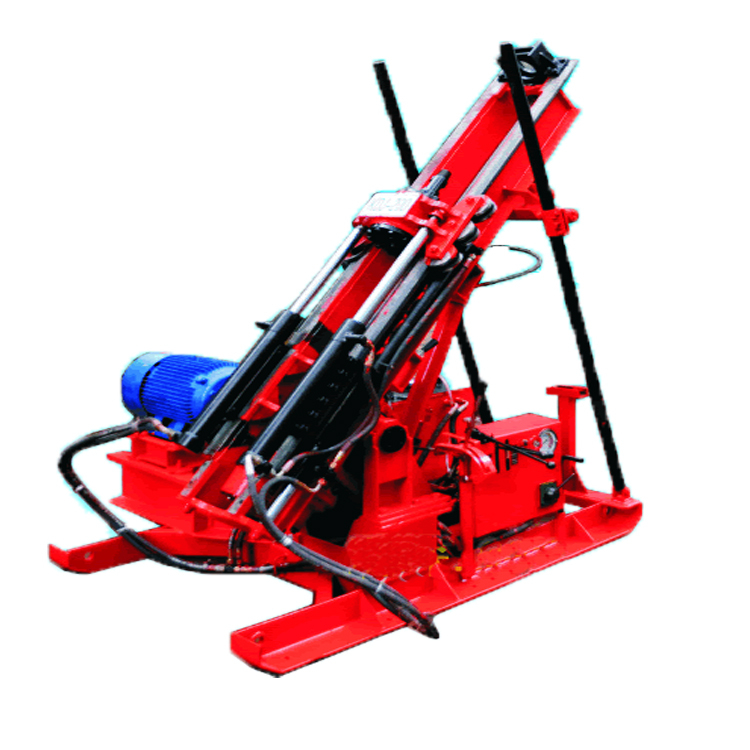

Model pelantar penggerudianKDJ-200 Top-head Tunnel China Rig penggerudian dengan tiang mekanikal terutamanya digunakan untuksaliran, sokongandanpenembusan-bukti dalam terowong untuk stesen kuasa hidro, lebuh raya, kereta api dan arang batuperlombongan, jugadalambencana rawatan batu berbahaya dan lereng bukit dan air penggerudian juga, Ia adalahterutamanya sesuaiuntuk penggerudian batu keras dengan bit berlian dan PDC, dan penggerudian DTH juga.
Ciri-ciri:
1. Mast dengan kepala atas, kepala atas didorong oleh penghantaran mekanikal;
2. Silinder hidraulik membuat suapan teratas atau suapan belakang. Strok suapan panjang, penggerudian dengan pasti;
3. Pelbagai tiang tiang diselaraskan oleh silinder minyak, ketoksikan yang baik, mudah dikekalkan.
Spesifikasi:
| kaedah pengisian | Penggerudian dengan bit berlian atau PDC bit, udara DTH |
| 200m (50 batang gerudi, lubang terakhir dia.65), 160m (60 batang bor, lubang terakhir dia 91); | |
| Kedalaman penggerudian dalam teori | 120m (73 batang bor, lubang akhir dia.115) |
| Saiz rod gerudi | 50,60,73 rod gerudi; panjang 1200 mm (termasuk gandingan) |
| Strok kepala teratas | 1400 mm |
| Kelajuan atas suapan / umpan balik | 0 ~ 0.168 / 0 ~ 0.344 m / s |
| Unit kuasa dalam standard | YD180L-8/4 motor elektrik (11kW 750 r / min; 17kW 1500 r / min) |
| Tork output kepala teratas | ke hadapan: 1376; 840; 507; 366; 287; 404; 315; 221N & m; reverse: 1450; 906N & middot; |
| Kelajuan putaran atas kepala | hadapan 76; 152; 204; 257; 366; 401; 514; 732r / min terbalik 64; 129r / min |
| Tekanan yang dinilai | 12MPa |
| Dimensi | 1900 & kali; 1510 & kali; 2580 mm (menegak); 2555 & masa; 1510 & masa; 1110 mm (mendatar) |
| Julat sudut | 0 & deg; ~ 360 & deg; (apabila penggerudian secara menegak, motor elektrik mestilah bertukar sebaliknya, pam minyak Dan ketua atas perlu beralih arah bertentangan |
| berat badan | rig gerudi keseluruhan: 1200kg (tidak termasuk unit kuasa) |
