WDJD-4 Multi-fungsi Digital DC Resistivity/IP Meter

WDJD-4 pelbagai fungsi DC Resistivity/IP meter adalah geoteknik, air bawah tanah, alam sekitar, arkeologi, ujian tidak merosakkan, dan penyiasatan pengimejan struktur oleh ketahanan elektrik 1D atau polarisasi yang disebabkan.
Status ketersediaan:
Kuantiti:
  • WDJD-4
  • GOLD
  • 9015800090

Pengenalan

WDJD-4 pelbagai fungsi DC Resistivity/IP Meter adalah model generasi baru kami dengan 32 cip tunggal dan teknologi 24 bit A/D berdasarkan tahun pengalaman reka bentuk dan pembuatan, yang boleh menjalankan kajian RES dan IP di pada masa yang sama. Ia mempunyai pelbagai fungsi, ketepatan yang tinggi, kelajuan cepat, kebolehpercayaan yang tinggi dan pengembangan yang sangat baik. Data yang diukur dari WDJD-4 boleh diproses oleh perisian resistiviti multi-elektrod lain, yang menjadikan tafsiran lebih mudah.

Kaedah Penyiasatan Mianly:

1. Tinjauan Resistiviti Elektrik 1D (bunyi menegak elektrik)


Bunyi elektrik menegak (VES) adalah kaedah resistiviti geofizik yang dominan. Ia telah digunakan untuk siasatan geoteknik, penerokaan air bawah tanah, dan penerokaan mineral.

VES biasanya dilakukan sebagai konfigurasi elektrod Wenner yang diterangkan dalam standard ASTM G57 atau menggunakan konfigurasi elektrod Schlumberger. (Kaedah Schlumberger paling biasa digunakan untuk penjelajahan air bawah tanah dan mineral)

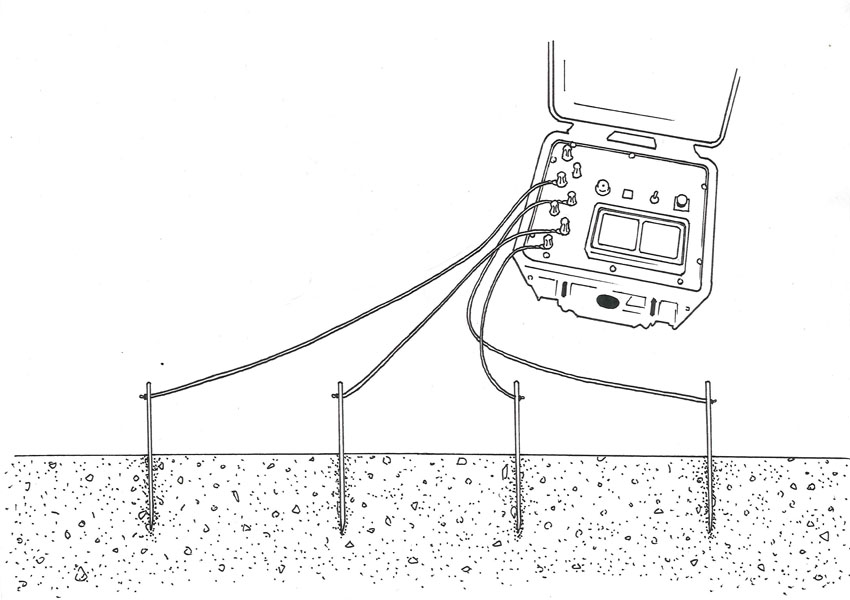

instrumen prospek geofizik (2)

2.  Tinjauan Polarisasi Teraruh 1D


Kaedah polarisasi yang diinduksi adalah kakak kaedah resistiviti DC yang secara meluas dan berkesan digunakan dalam penerokaan mineral logam asas untuk mencari deposit bijih gred rendah, Ia mempunyai aplikasi lain dalam tinjauan hidrogeofizik, penyiasatan alam sekitar, dan projek kejuruteraan geoteknik.

Penggunaan polarisasi yang diinduksi dalam penerokaan air bawah tanah semakin terkenal.

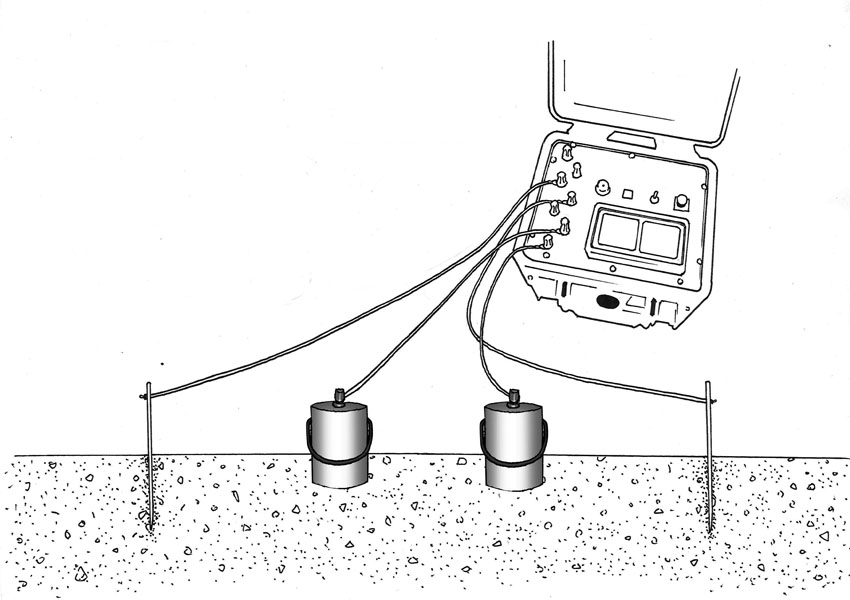

instrumen prospek geofizik (1)

WDJD-4 tunggal boleh menjalankan rintangan elektrik/kaji selidik IP dengan wayar pasangan twist, elektrod besi dan sumber kuasa. Jika WDJD-4 digunakan bersama-sama dengan kabel Multi-Elektrod Multi-Elektrod WDZJ-4, elektrod dan sumber kuasa, ia boleh menjalankan bukan sahaja rintangan elektrik/IP kaji selidik tetapi juga pengimejan resistiviti multi-elektrod 2D.


Unit pemancar dan unit penerima adalah reka bentuk semua-dalam-satu, mudah alih dan ringan.



Super kuasa tinggi, prestasi anti-interferensi yang tinggi dan ketepatan: sehingga 6600W (1100V × 6A) kuasa, pelbagai voltan 48VP-P memastikan untuk mendapatkan hasil yang baik di kawasan dengan rintangan yang tinggi.



Secara automatik mencapai pampasan polarisasi diri, hanyut dan elektrod, sehingga ± 10V.



Menerima Unit Sokongan Perlindungan Voltan Transien, Unit Pemancar Menyokong Perlindungan Voltan Lebih, Perlindungan Agar dan Perlindungan Litar AB.



 Untuk resistiviti umum dan fungsi tinjauan IP, 9 jenis tatasusunan elektrod boleh didapati. Jarak elektrod (iaitu \"program \") boleh dimasukkan atau dipanggil. Faktor geometri K juga boleh dijana secara automatik atau dikira secara manual.


Untuk pengimejan resistiviti multi-elektrod 2D, sehingga 18 tatasusunan elektrod boleh didapati. Ia boleh mengimbas langkah mengikut bahagian tetap (termasuk AMNB, ABMN, AMBN, AMN, MNB, A-MN-B, SP M, SP MN, Caj M, Charge Mn) atau langkah pengimbasan bergulir berterusan mengikut bahagian pembolehubah (termasuk A-M , A-MN, AB-M, AB-MN, MN-B, A-MN Rectangle).

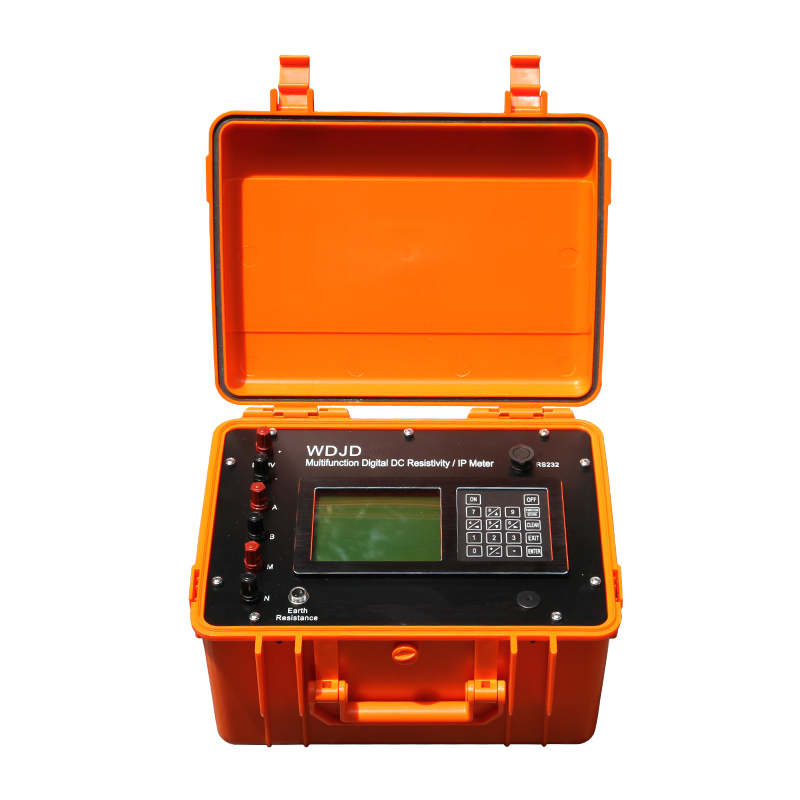

Wdjd



Program: Program ini boleh menghafal 100 kumpulan jarak elektrod, mengelakkan input berulang. Atau anda hanya memasukkan ID program dan langkah untuk memanggil jarak elektrod yang sepadan.



Pemeriksaan Rintangan Bumi: Keadaan tanah boleh diperiksa pada bila -bila masa.



 Penyimpanan Data Massa: Sehingga kapasiti 1GB (dilanjutkan) membolehkan kedai 5,000,000 kumpulan mengukur data (termasuk semasa, voltan, SP, RO, MS, faktor logam, Th, R, J).



Semua parameter dan data berada di bawah perlindungan kegagalan kuasa; Dan dengan itu data tidak akan hilang walaupun menganggap sistem ditutup secara tidak sengaja.



 Port USB membolehkannya memindahkan data ke komputer.

instrumen prospek geofizik (4)

Menerima
voltan ± 6 V, ± 1 % ± 1LSB
Pengukuran ketepatan jika VP≥10mV, ± 5 ‰ ± 1LSB; jika VP < 10mv, ± 1% ± 1LSB;
jika VP≥10mV, ± 5 ‰ ± 1LSB; jika VP < 10mv, ± 1% ± 1LSB
Input impedans ≥50mΩ
Pengukuran ketepatan dari jelas Polarizability ± 1%± 1LSB
Sp pampasan julat ± 10v
Semasa 6 A, ± 1% ± 1 LSB
Pengukuran ketepatan jika IP≥10mA, ± 5 ‰ ± 1LSB; jika IP <10mA, ± 1%± 1LSB
Penindasan berakhir 90db untuk 50Hz perindustrian kekerapan (Biasa mod gangguan atau perbezaan mod gangguan)
Menghantar
Maksimum menghantar kuasa ± 6600W
Maksimum voltan ± 1100V
Maksimum semasa ± 56a (bila voltan ≤900v)
Pulse lebar 1 ~ 60s, tugas kitaran adalah 1: 1
Yang lain
Bekerja suhu -10 ° C ~+50 ° C (Persekitaran), 95 %RH
Penyimpanan suhu -20 ° C ~+50 ° C (Persekitaran)
Kuasa bekalan dalaman 12v 9ah boleh dicas semula bateri , bertahan untuk 30 Jam (atau 12v luaran kuasa bekalan)
Keseluruhan semasa ≤55mA
Berat ≤4.5kg
Dimensi (Lxwxh) 270mmx246mmx175mm


Senarai Konfigurasi Standard WDJD-4 Resistivity/IP Meter

Tidak

Perincian

Qty

1

WDJD-4 Kerangka utama

1 Tetapkan

2

USB Barisan komunikasi

1  Tetapkan

3

Pengecas

1 Pc

4

12v Garis input kuasa

1pc

5

Ransel instrumen

1Pc

6

Cakera perisian windows u

1Pc

7

Manual Operasi

1Pc

8

Elektrod yang tidak polarisasi

1Pasangan

9

Elektrod besi

10PCS
