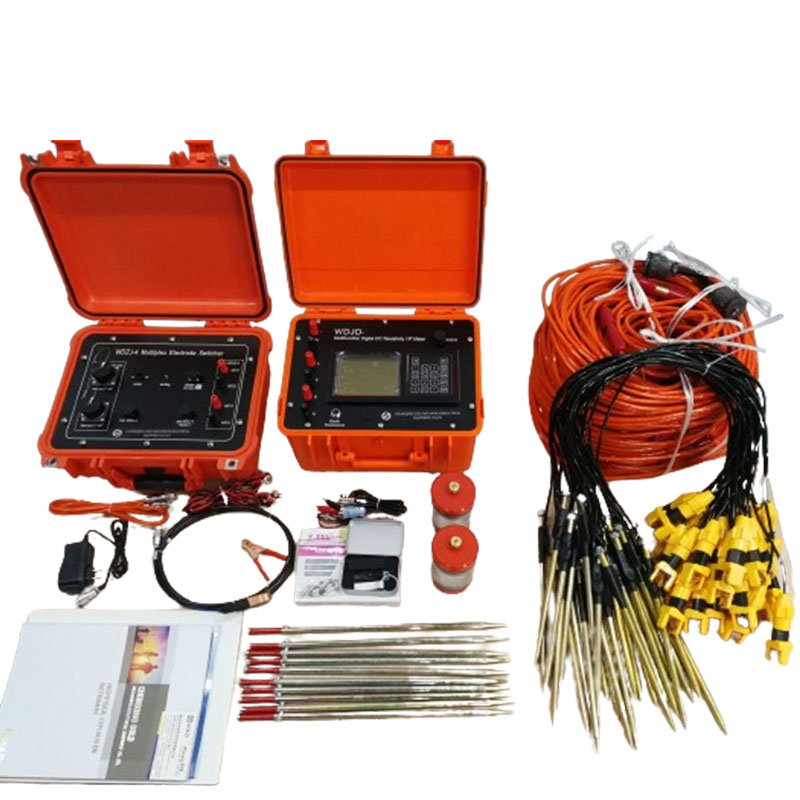

WGMD-4
GOLD
Penerangan Produk
Gambaran Keseluruhan
Sistem Elektrik GD-20 (Multi Channel)
Sistem pengimejan resistiviti WGMD-4 Multi Electrode 2D/3D adalah alat tinjauan geofizik canggih yang direka untuk pengimejan bawah permukaan terperinci. Sistem ini menggunakan pelbagai elektrod untuk menyuntik arus ke dalam tanah dan mengukur perbezaan potensi yang terhasil. Dengan menganalisis data ini, ia menghasilkan imej dua dimensi (2D) dan tiga dimensi (3D) resolusi tinggi variasi resistiviti bawah permukaan. Teknologi ini digunakan secara meluas dalam pelbagai bidang seperti hidrogeologi, kejuruteraan alam sekitar, arkeologi, dan perlombongan untuk memetakan struktur bawah permukaan dengan ketepatan dan perincian yang dipertingkatkan. Persediaan multi-elektrod membolehkan pengumpulan data yang cekap di kawasan besar, menjadikannya alat yang berharga untuk kedua-dua penyiasatan bawah tanah cetek dan mendalam.
※ Tepat dan cekap: Di bawah premis mengekalkan kebolehulangan yang baik, masa yang diperlukan untuk mengukur seksyen 552-titik umumnya tidak lebih dari 15 minit.
※ Penyimpanan Besar: Dalam mod berkepadatan tinggi I (hanya parameter resistiviti disimpan), tidak kurang daripada 43,680 pengukuran boleh disimpan; Dalam mod berkepadatan tinggi II (rintangan dan parameter semasa disimpan), tidak kurang daripada 21,840 pengukuran boleh disimpan. Kuasa tidak hilang.

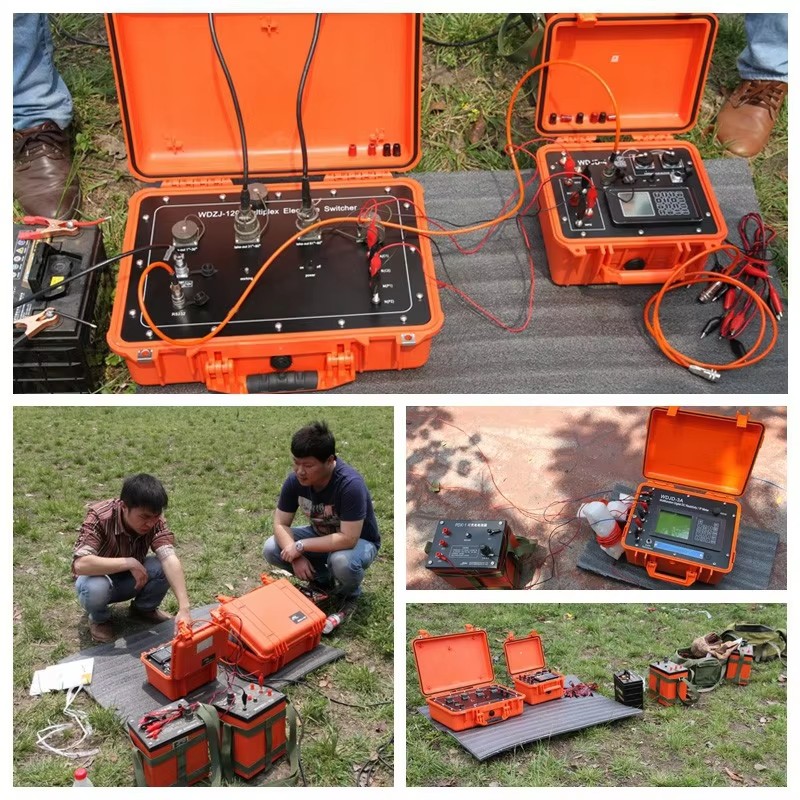

※ Pemeriksaan Grounding: Dalam kerja lapangan, anda boleh dengan mudah dan cepat memeriksa sama ada setiap elektrod didasarkan pada bila -bila masa.
※ Susunan elektrod: Terdapat sehingga 18 jenis peranti dan mereka boleh diperkembangkan. Ia boleh diimbas dan diukur mengikut bahagian tetap (pengaturan elektrod termasuk AMNB, ABMN, AMBN, AMN, MNB, A-MN-B, elektrod diri M, Mn elektrod diri, caj m, caj Mn) atau berterusan dan digulung secara berterusan dan Diimbas mengikut bahagian pembolehubah (pengaturan elektrod termasuk A-M, A-MN, AB-M, AB-MN, MN-B, A-MN Rectangle, A-MN-B, Cross Hole Dipole). Antaranya, pengukuran pengimbasan rolling berterusan membolehkan bahagian pengukuran disambungkan ke mana -mana panjang tanpa mengubah jumlah bilangan elektrod, yang mudah untuk penjejakan seksyen panjang dan membolehkan pengguna menyelesaikan masalah praktikal pada kos rendah dan kecekapan masa yang tinggi.
※ Semua bahagian pengukuran susunan elektrod boleh secara sewenang -wenangnya menentukan bahagian permulaan nombor elektrod, yang mudah dan fleksibel.
※ Eksplorasi air bawah tanah
※ Pengesanan mineral
1. Sistem kaedah elektrik berkepadatan tinggi berpusat
| (I) Instrumen polarisasi DC yang disebabkan oleh DC pelbagai fungsi WDJD-4 (Pengukuran dan Kawalan) | |
| Menerima bahagian | |
| Saluran voltan | ± 24V, ± 0.4% ± 1 perkataan, 24-bit A/D |
| Impedans input | ≥50mΩ |
| Ketepatan pengukuran kadar polarisasi yang jelas | ± 1%± 1 perkataan |
| Julat pampasan SP | ± 10V |
| Saluran semasa | 6a, ± 0.4% ± 1 perkataan, 24-bit A/D |
| Penindasan gangguan kekerapan kuasa 50Hz lebih baik daripada 80db | |
| Bahagian pemancar | |
| Kuasa pemancar | 6600W |
| Voltan bekalan kuasa | ± 1100V (iaitu 2200VP-P) |
| Semasa bekalan kuasa | ± 6A (iaitu 12AP-P) |
| Bentuk gelombang bekalan kuasa | 1 ~ 60 saat |
| Yang lain | |
| Kapasiti penyimpanan | ≥1gb |
| Bekalan kuasa instrumen | bateri lithium terbina dalam, boleh berfungsi secara berterusan selama lebih dari 30 jam |
| Antara muka tuan rumah | A, B, M, N, Voltan Tinggi DC, Bateri Luaran dan Pengecasan, 2 Antara muka dengan kabel berkepadatan tinggi, RS-232 dan USB, dll. |
| Kelantangan | 270mm × 246mm × 175mm |
| Suhu kerja | -10 ℃ ~+50 ℃, 95%RH |
| Suhu penyimpanan | -20 ℃ ~+60 ℃ |
| (2.) Penukar elektrod pelbagai saluran WDZJ-4 (penukar berganda boleh digunakan secara siri untuk mengembangkan bilangan elektrod sistem) | |
| Nombor elektrod penukaran | 60 |
| Prestasi penebat | ≥500mΩ |
| Bekalan kuasa instrumen | bateri lithium terbina dalam, boleh berfungsi secara berterusan selama lebih dari 25 jam |
| Suhu kerja | -10 ℃ ~+50 ℃ |
| Kelantangan | 340mm × 295mm × 152mm |
| (3.) Kabel resistiviti berkepadatan tinggi dua dimensi berpusat (pilihan) | |
| Kabel | 32 teras, diameter luar φ6mm |
| Bilangan setiap penukar | 2 (30 elektrod elektrod/elektrod), keperluan khas ditentukan oleh pengguna semasa membuat pesanan |
| Ketuk jarak | ditentukan oleh pengguna semasa membuat pesanan (biasanya 5m atau 10m) |
| Penebat kabel | Penebat antara dua wayar teras ≥500mΩ/500V |
| (4). Elektrod resistiviti berkepadatan tinggi dua dimensi (pilihan) | |
| Elektrod tembaga | Φ12mm × 280mm, dengan kad plug-in |
| Kuantiti nombor | Ditentukan oleh pengguna semasa membuat pesanan |
2. Sistem kaedah elektrik berkepadatan tinggi yang diedarkan
(I) Hos Pengukuran dan Kawalan WDJD-4 (petunjuk teknikal adalah sama seperti di atas)
(Ii) Resistiviti ketumpatan tinggi dua dimensi yang diedarkan, kabel suis IP berkepadatan tinggi dua dimensi (pilihan)
Kabel: Sarung diperbuat daripada bahan poliuretana suhu lebar, dengan diameter luar φ8mm
Kuantiti: ditentukan oleh pengguna semasa membuat pesanan
Suhu Kerja: -20 ℃ ~+70 ℃
(Iii) diedarkan dua dimensi, ketumpatan tinggi tiga dimensi, elektrod suis IP berkepadatan tinggi dua dimensi (pilihan)
Elektrod keluli tahan karat: φ10mm × 280mm, dengan musim bunga keluli tahan karat
Kuantiti: ditentukan oleh pengguna semasa membuat pesanan
